Thông số kỹ thuật chi tiết Mainboard GIGABYTE TRX40 AORUS MASTER (AMD TRX40, Socket sTRX4, E-ATX, 8 khe RAM DDR4)
| CPU | AMD Socket sTRX4: Support 3rd Generation AMD Ryzen™ Threadripper™ processors |
| Chipset | AMD TRX40 |
| Bộ nhớ | 1. 8 x DDR4 DIMM sockets supporting up to 256 GB (32 GB single DIMM capacity) of system memory |
| 2. Quad Channel memory architecture | |
| 3. Support for DDR4 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules | |
| 4. Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules | |
| 5. Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules | |
| 6. Support for Extreme Memory Profile (XMP) memory modules | |
| Audio | 1. 1 x Realtek® ALC4050H codec+1 x Realtek® ALC1220-VB codec (Rear audio) |
| 2. 1 x Realtek® ALC4050H codec+1 x ESS SABRE9218 DAC chips (Front audio) | |
| 3. Support for DTS:X® Ultra | |
| 4. High Definition Audio | |
| 5. 2/4/5.1/7.1-channel | |
| 6. Support for S/PDIF Out | |
| LAN | 1. 1 x Aquantia 5GbE LAN chip (5 Gbit/2.5 Gbit/1 Gbit/100 Mbit) (5GLAN) |
| 2. 1 x Intel® GbE LAN chip (10/100/1000 Mbit) (LAN) | |
| Wireless Communication module | Intel® Wi-Fi 6 AX200 |
| 1. Wi-Fi 802.11a/b/g/n/ac/ax, supporting 2.4/5 GHz Dual-Band | |
| 2. BLUETOOTH 5.0 | |
| 3. Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate | |
| * Actual data rate may vary depending on environment and equipment. | |
| Expansion Slots | 1. 2 x PCI Express x16 slots, running at x16 (PCIEX16_1, PCIEX16_2) |
| 2. 2 x PCI Express x16 slots, running at x8 (PCIEX8_1, PCIEX8_2) | |
| 3. 1 x PCI Express x1 slot | |
| (All of the PCI Express slots conform to PCI Express 4.0 standard.) | |
| Multi-Graphics Technology | 1. Support for NVIDIA® Quad-GPU SLI™ and 3-Way/2-Way NVIDIA® SLI™ technologies |
| 2. Support for AMD Quad-GPU CrossFire™ and 3-Way/2-Way AMD CrossFire™ technologies | |
| Storage Interface | integrated in the CPU: |
| 1. 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 4.0 x4/x2 SSD support) (M2M) | |
| 2. 1 x M.2 connector (Socket 3, M key, type 2280 SATA and PCIe 4.0 x4/x2 SSD support) (M2Q) | |
| Integrated in the Chipset: | |
| 1. 1 x M.2 connector (Socket 3, M key, type 2280 SATA and PCIe 4.0 x4/x2 SSD support) (M2P) | |
| 2. 8 x SATA 6Gb/s connectors | |
| Support for RAID 0, RAID 1, and RAID 10 | |
| USB | Integrated in the CPU: |
| 1. 4 x USB 3.2 Gen 2 Type-A ports (red) on the back panel | |
| Integrated in the Chipset: | |
| 1. 1 x USB Type-C™ port on the back panel, with USB 3.2 Gen 2 support | |
| 2. 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel | |
| 3. 1 x USB Type-C™ port with USB 3.2 Gen 2 support, available through the internal USB header | |
| 4. 4 x USB 3.2 Gen 1 ports available through the internal USB headers | |
| Chipset+2 USB 2.0 Hubs: | |
| 1. 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) | |
| Internal I/O Connectors | 1. 1 x 24-pin ATX main power connector |
| 2. 2 x 8-pin ATX 12V power connectors | |
| 3. 1 x CPU fan header | |
| 4. 1 x water cooling CPU fan header | |
| 5. 2 x system fan headers | |
| 6. 4 x system fan/water cooling pump headers | |
| 7. 2 x addressable LED strip headers | |
| 8. 2 x RGB LED strip headers | |
| 9. 3 x M.2 Socket 3 connectors | |
| 10. 8 x SATA 6Gb/s connectors | |
| 11. 1 x front panel header | |
| 12. 1 x front panel audio header | |
| 13. 1 x USB Type-C™ port, with USB 3.2 Gen 2 support | |
| 14. 2 x USB 3.2 Gen 1 headers | |
| 15. 2 x USB 2.0/1.1 headers | |
| 16. 1 x noise detection header | |
| 17. 1 x GIGABYTE add-in card connector | |
| 18. 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only) | |
| 19. 1 x power button | |
| 20. 1 x reset button | |
| 21. 2 x BIOS switches | |
| 22. 2 x temperature sensor headers | |
| 23. 1 x Clear CMOS jumper | |
| 24. Voltage Measurement Points | |
| Back Panel Connectors | 1. 1 x Q-Flash Plus button |
| 2. 1 x Clear CMOS button | |
| 3. 2 x SMA antenna connectors (2T2R) | |
| 4. 1 x USB Type-C™ port, with USB 3.1 Gen 2 support | |
| 5. 5 x USB 3.2 Gen 2 Type-A ports (red) | |
| 6. 2 x USB 2.0/1.1 ports | |
| 7. 2 x RJ-45 ports | |
| 8. 1 x optical S/PDIF Out connector | |
| 9. 5 x audio jacks | |
| I/O Controller | iTE® I/O Controller Chip |
| H/W Monitoring | 1. Voltage detection |
| 2. Temperature detection | |
| 3. Fan speed detection | |
| 4. Water cooling flow rate detection | |
| 5. Overheating warning | |
| 6. Fan fail warning | |
| 7. Fan speed control | |
| * Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install. | |
| 8. Noise detection | |
| BIOS | 1. 2 x 128 Mbit flash |
| 2. Use of licensed AMI UEFI BIOS | |
| 3. Support for DualBIOS™ | |
| 4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 | |
| Unique Features | 1. Support for APP Center |
| * Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. | |
| @BIOS | |
| AutoGreen | |
| Cloud Station EasyTune | |
| Fast Boot | |
| Game Boost | |
| RGB Fusion | |
| Smart Backup | |
| Smart Keyboard | |
| Smart Survey | |
| System Information Viewer | |
| USB Blocker | |
| USB TurboCharger | |
| 2. Support for Q-Flash Plus | |
| 3. Support for Q-Flash | |
| 4. Support for Xpress Install | |
| Bundled Software | 1. Norton® Internet Security (OEM version) |
| 2. cFosSpeed | |
| 3. XSplit Gamecaster + Broadcaster (12 months license) | |
| Hệ điều hành | Support for Windows 10 64-bit |
| Kích Thước | E-ATX Form Factor; 30.5cm x 26.9cm |

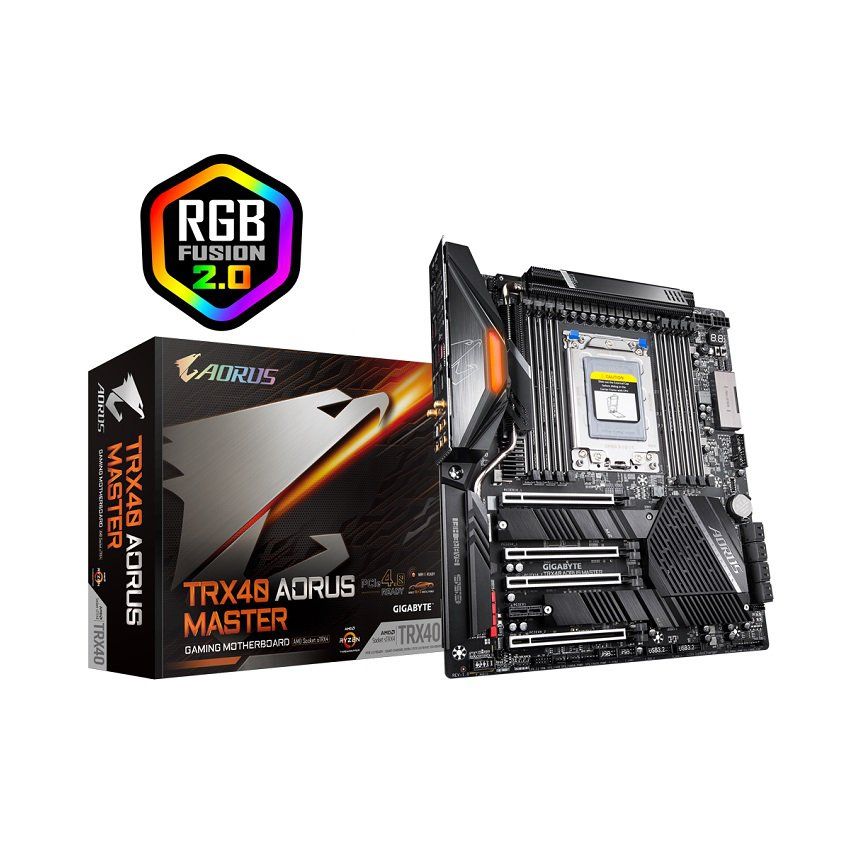

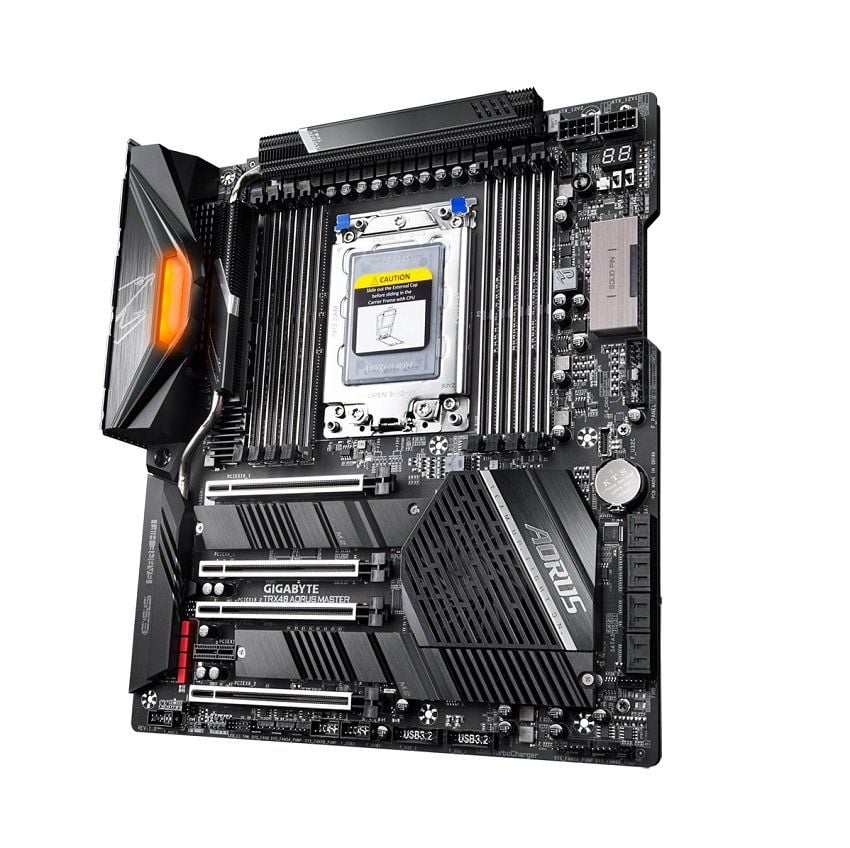

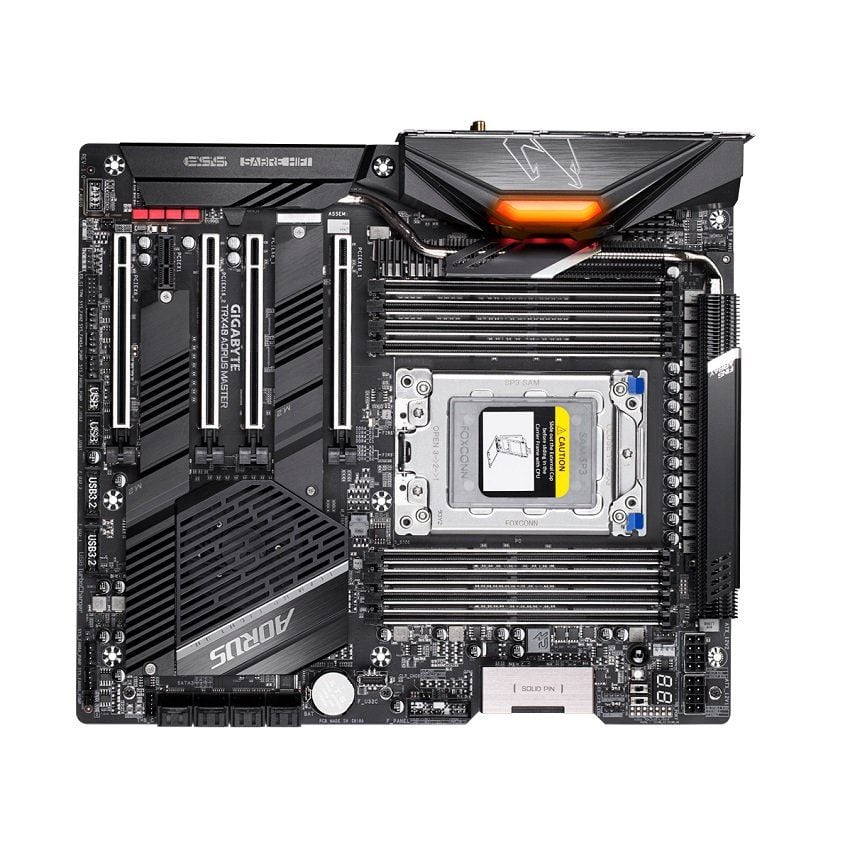

Giới thiệu sản phẩm Mainboard Gigabyte TRX40 AORUS MASTER
Để giải phóng toàn bộ sức mạnh của CPU Threadripper đa lõi mới, bo mạch chủ yêu cầu giải pháp năng lượng mạnh chưa từng có. GIGABYTE R&Ds chọn các thành phần tốt nhất và luôn theo đuổi hiệu suất ép xung cao nhất. Điều đó làm cho GIGABYTE TRX40 AORUS MASTER trở thành một bo mạch chủ không thể đánh bại trên thị trường.
GIGABYTE TRX40 AORUS MASTER cung cấp một nền tảng đã được thử nghiệm và đã được chứng minh, đảm bảo khả năng tương thích phù hợp với các cấu hình lên đến 4400 MHz và hơn thế nữa. Tất cả người dùng cần làm để đạt được hiệu suất tăng này, đảm bảo rằng mô-đun bộ nhớ có khả năng XMP và chức năng XMP được kích hoạt, cuối cùng là kích hoạt trên bo mạch chủ AORUS.
Thiết kế PCIe 4.0 Ready PCBs với hai lớp đồng độc quyền của GIGABYTE cung cấp đủ đường dẫn năng lượng giữa các thành phần để xử lý tải năng lượng lớn hơn và để loại bỏ nhiệt từ khu vực cung cấp năng lượng CPU quan trọng. Điều này là rất cần thiết để đảm bảo bo mạch chủ có thể xử lý việc tăng công suất cần thiết khi ép xung
Tản nhiệt
GIGABYTE TRX40 AORUS MASTER được trang bị bộ tản nhiệt Fins-Array với ống dẫn nhiệt. Vây tản nhiệt làm tăng 300% diện tích tản nhiệt so với các tản nhiệt thông thường có cùng kích thước. Bằng cách sử dụng miếng đệm dẫn nhiệt cao LAIRD dày 1.5mm, 5W / mK, nó truyền nhiệt nhiều hơn 2.7 lần so với các miếng đệm nhiệt thông thường trong cùng khoảng thời gian. Ống dẫn nhiệt giúp truyền nhiệt giữa các tản nhiệt để cân bằng nhiệt nhanh hơn.
Với Smart Fan 5, người dùng có thể đảm bảo rằng PC của họ có thể duy trì hiệu suất tốt nhất trong khi nhiệt độ vẫn ở mức thấp nhất. Smart Fan 5 cho phép người dùng trao đổi các đầu quạt để phản ánh các cảm biến nhiệt khác nhau tại các vị trí khác nhau trên bo mạch chủ.
Kết nối
AquANTIA® AQC111C là công nghệ Ethernet hiệu suất cao, tương thích ngược với Bộ điều khiển Ethernet 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX có thể cung cấp kết nối mạng lên đến 5 GbE, với tốc độ truyền nhanh hơn 5 lần so với mạng 1GbE truyền thống, và được thiết kế hoàn hảo cho các trung tâm truyền thông, máy trạm và game thủ.
Intel® GbE LAN với phần mềm tăng tốc Internet cFosSpeed, một ứng dụng quản lý lưu lượng mạng giúp cải thiện độ trễ mạng và duy trì thời gian ping thấp để mang lại khả năng phản hồi tốt hơn trong môi trường LAN đông người sử dụng.
Giải pháp Intel Wireless hỗ trợ 802.11ax, cho phép hiệu suất không dây gigabit, cung cấp truyền phát video mượt mà, trải nghiệm chơi game tốt hơn, kết nối liền mạch và tốc độ lên tới 2.4 GHz. Hơn nữa, Bluetooth 5 cung cấp phạm vi gấp 4 lần so với BT 4.2 và truyền nhanh hơn.
