* THÔNG SỐ KỸ THUẬT
| Sản phẩm | Mainboard - Bo mạch chủ |
| Tên Hãng | Asrock |
| Model | B550M Pro4 |
| Tính năng độc đáo | ASRock USB 3.2 Gen2 - ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s) - ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s) ASRock Super Alloy - XXL Aluminum Alloy Heatsink - Premium 50A Power Choke - Sapphire Black PCB - High Density Glass Fabric PCB - 2oz Copper PCB ASRock Steel Slot Gen4 ASRock Full Coverage M.2 Heatsink ASRock Hyper M.2 (PCIe Gen4x4) ASRock POST Status Checker (PSC) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop |
| Hỗ trợ CPU (Bộ vi xử lý) | - Supports 3rd Gen AMD AM4 Ryzen™ / future AMD Ryzen™ Processors* - Digi Power design - 8 Power Phase design *Not compatible with AMD Ryzen™ 5 3400G and Ryzen™ 3 3200G. |
| Chipset | - AMD B550 |
| RAM hỗ trợ | - Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Matisse) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory* - Max. capacity of system memory: 128GB** - Supports Extreme Memory Profile (XMP) memory modules - 15μ Gold Contact in DIMM Slots* *For Ryzen Series CPUs (Picasso), ECC is only supported with PRO CPUs. |
| BIOS | - 256Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - CPU, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, 2.5V_PROM, +1.8VSB, VDDP Voltage Multi-adjustment |
| Hình Ảnh | - Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU* - DirectX 12, Pixel Shader 5.0 - Shared memory default 2GB. Max Shared memory supports up to 16GB.** - Three graphics output options: D-Sub, HDMI and DisplayPort 1.4 - Supports Triple Monitor - Supports HDMI 2.1 with max. resolution up to 4K x 2K (4096x2160) @ 60Hz - Supports DisplayPort 1.4 with max. resolution up to 5K (5120x2880)@120Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required) - Supports HDR (High Dynamic Range) with HDMI 2.1 - Supports HDCP 2.3 with HDMI 2.1 and DisplayPort 1.4 Ports - Supports 4K Ultra HD (UHD) playback with HDMI 2.1 and DisplayPort 1.4 Ports - Supports Microsoft® PlayReady *Actual support may vary by CPU **The Max shared memory 16GB requires 32GB system memory installed. |
| Âm Thanh | - 7.1 CH HD Audio with Content Protection (Realtek ALC1200 Audio Codec) - Premium Blu-ray Audio support - Supports Surge Protection - PCB Isolate Shielding - Individual PCB Layers for R/L Audio Channel - Nahimic Audio |
| LAN | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111H - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
| Khe cắm mở rộng | AMD Ryzen series CPUs (Matisse) * Hỗ trợ SSD NVMe làm đĩa khởi động |
| Ổ cứng hỗ trợ | - 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug* - 1 x Hyper M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Matisse) or Gen3x4 (32 Gb/s) (with Renoir)** - 1 x M.2 Socket (M2_2), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)** *M2_2 and SATA3_5_6 share lanes. If either one of them is in use, the other one will be disabled. **Supports NVMe SSD as boot disks Supports ASRock U.2 Kit |
| Cổng kết nối (Bên trong) | - 1 x COM Port Header - 1 x SPI TPM Header - 1 x Power LED and Speaker Header - 2 x RGB LED Headers* - 2 x Addressable LED Headers** - 1 x CPU Fan Connector (4-pin)*** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control) - 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)**** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (Supports ESD Protection) *Support in total up to 12V/3A, 36W LED Strip **Support in total up to 5V/3A, 15W LED Strip ***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. ****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP and CHA_FAN4/WP can auto detect if 3-pin or 4-pin fan is in use. |
| Cổng kết nối (Phía Sau) | - Antenna Bracket - 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x HDMI Port - 1 x DisplayPort 1.4 - 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection) - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection) - 4 x USB 3.2 Gen1 Ports (ASMedia ASM1074 hub) (Supports ESD Protection) - 2 x USB 2.0 Ports (Supports ESD Protection) - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - HD Audio Jacks: Line in / Front Speaker / Microphone |
| Phần mềm và UEFI | Software - ASRock Motherboard Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock Full HD UEFI - ASRock Instant Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. |
| Phụ kiện | - Quick Installation Guide, Support CD, I/O Shield - 2 x SATA Data Cables - 2 x Screws for M.2 Sockets |
| Hardware Monitor | - Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans - Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP |
| Kích cỡ | - Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm - Solid Capacitor design - 2oz Copper PCB |
| Chứng nhận | - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required) |
GIỚI THIỆU SẢN PHẨM

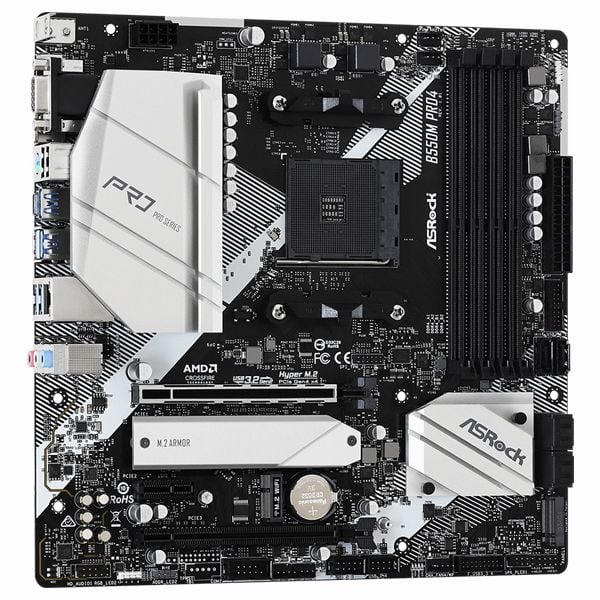

Mainboard Asrock B550M Pro4 Hỗ trợ Bộ xử lý AMD AM4 Ryzen™ thế hệ thứ 3 và thế hệ tiếp theo
Thiết kế 8 pha, Digi Power
Hỗ trợ 128GB DDR4 4733+ (OC)
1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 1 PCIe 3.0 x1, 1 M.2 Key E cho WiFi
Tùy chọn đầu ra đồ họa: HDMI, DisplayPort, D-Sub
AMD CrossFireX™
Âm thanh 7.1 CH HD (Bộ giải mã âm thanh Realtek ALC1200), Âm thanh Nahimic
6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 (PCIe Gen3 x2 & SATA3)
2 USB 3.2 Gen2 (Loại sau A + C), 8 USB 3.2 Gen1 (4 Mặt trước, 4 Mặt sau)
Realtek Gigabit LAN
Premium 50A Power Choke - 8 Power Phase Design
Premium 50A Power Choke: So với cuộn cảm truyền thống, cuộn cảm nguồn 50A cao cấp của Asrock B550M Pro4, có hiệu quả làm cho dòng bão hòa tốt hơn đến ba lần, do đó cung cấp điện áp Vcore tốt hơn cho bo mạch chủ.
Với 8 Phase mạnh mẽ và cung cấp năng lượng hoàn toàn trơn tru cho CPU. Thêm vào đó, nó cung cấp khả năng ép xung vô song và hiệu năng nâng cao với nhiệt độ thấp nhất cho các game thủ cao cấp.
PCB đồng 2oz - 2oz Copper PCB
Lớp bên trong B550M Pro4 chỉ sử dụng vật liệu đồng được lựa chọn cẩn thận cho các lớp PCB, PCB đồng 2oz mang lại nhiệt độ thấp hơn và hiệu quả năng lượng cao hơn để ép xung.
 | XÁC ĐỊNH CÁCH CHIẾU SÁNG CỦA RIÊNG BẠN - POLYCHROME RGB Bo mạch chủ ASRock mang đến hiệu suất tuyệt vời và tính thẩm mỹ vượt trội để tùy chỉnh cách chiếu sáng đầy màu sắc của riêng bạn! Main B550 Pro4 cung cấp một điều khiển rất toàn diện để thực hiện các đèn LED RGB tích hợp hoặc các dải đèn LED được kết nối từ bên ngoài, quạt CPU, bộ làm mát, khung gầm hay bất kỳ thiết bị RGB nào. Các thiết bị cũng có thể được đồng bộ hóa trên các phụ kiện được chứng nhận Polychrom RGB Sync. |
| Dual SSD M.2 NVMe Type 22110 sẵn sàng cho dung lượng cao hơn và thậm chí nhanh hơn để đáp ứng nhu cầu về hiệu năng. Ổ cắm Hyper M.2 hỗ trợ PCIe Gen4 x4 trong khi ổ cắm Ultra M.2 có khả năng chạy chế độ PCIe Gen3 x2 và SATA3. Bảo vệ SSD M.2 tốt rất quan trọng đối với tuổi thọ và độ ổn định. Main B550M Pro4 cung cấp giải pháp áo giáp M.2 hoàn chỉnh giúp SSD chạy ở nhiệt độ thấp nhất định. |  |
Âm thanh Nahimic
Cho dù bạn đang sử dụng tai nghe, loa ngoài hay loa trong, qua USB, Wi-Fi, đầu ra analog hoặc thậm chí HDMI, Nahimic Audio mang đến cho bạn trải nghiệm nghe hấp dẫn nhất, sống động và phong phú với nhiều chi tiết.
![Khe PCIe thép gia cường [Phiên bản PCIe 4.0]](https://nguyencongpc.vn/photos/17/PCIeSteel-Z490-4.0.jpg)
Khe PCIe thép gia cường [Phiên bản PCIe 4.0]
Khe thép gia cố đi kèm với tiêu chuẩn PCI Express 4.0 thế hệ tiếp theo. Có những lợi ích khác nhau bao gồm:
- Thêm điểm neo
- Chốt mạnh hơn
- Đảm bảo tín hiệu ổn định
- Đảm bảo card đồ họa nặng được cài đặt chắc chắn.
USB kép 3.2 Gen2 (Loại A + Loại-C)
Bo mạch chủ này có một cặp cổng USB 3.2 Gen2 loại A và Type-C được tích hợp trên i/o phía sau để hỗ trợ các thiết bị USB 3.2 Gen2 thế hệ tiếp theo và để cung cấp tốc độ truyền dữ liệu lên đến 10 Gbps.
M.2 (KEY E) cho WiFi
Bên cạnh cổng LAN trên bo mạch, người dùng cũng có thể chọn kết nối không dây 802.11ac theo khe M.2 (KEY E).
* Không bao gồm mô-đun Wi-Fi.
Kiểm tra trạng thái khởi động - Post Status Checker
Một công cụ xử lý sự cố dễ dàng hiển thị hoạt động CPU / DRAM / VGA / BOOT mỗi khi bạn khởi động hệ thống. Post Status Checker là một cách nhanh chóng và dễ dàng để xác định nguồn gốc của vấn đề.
 | 3 đầu ra đồ họa Đầy đủ với cả ba loại kết nối được sử dụng nhiều nhất! Được đóng gói với kết hợp D-Sub + DisplayPort + HDMI. Cộng với cổng HDMI hỗ trợ độ phân giải 4K. * Chỉ được hỗ trợ với bộ xử lý có đồ họa tích hợp. Vui lòng kiểm tra danh sách hỗ trợ CPU từ mỗi trang web bo mạch chủ. |
 | Bảo vệ Spike đầy đủ Một số thành phần kỹ thuật số nhạy cảm trên bo mạch chủ dễ bị tăng điện, dòng điện quá mức có thể khiến hệ thống của bạn gặp trục trặc ngay lập tức. ASRock Full Spike Protection bao gồm các công nghệ khác nhau để ngăn các thành phần của Asr B550M Pro4 bị hỏng do các xung điện áp không mong muốn này |
 | Cập nhật trực tiếp & Cửa hàng APP ASRock Live Update & APP Shop được thiết kế để thuận tiện cho bạn. Chúng tôi cung cấp các ứng dụng và phần mềm hỗ trợ khác nhau để người dùng tải xuống. Bạn cũng có thể dễ dàng tối ưu hóa hệ thống của mình và cập nhật bo mạch chủ với ASRock Live Update & APP Shop. |
