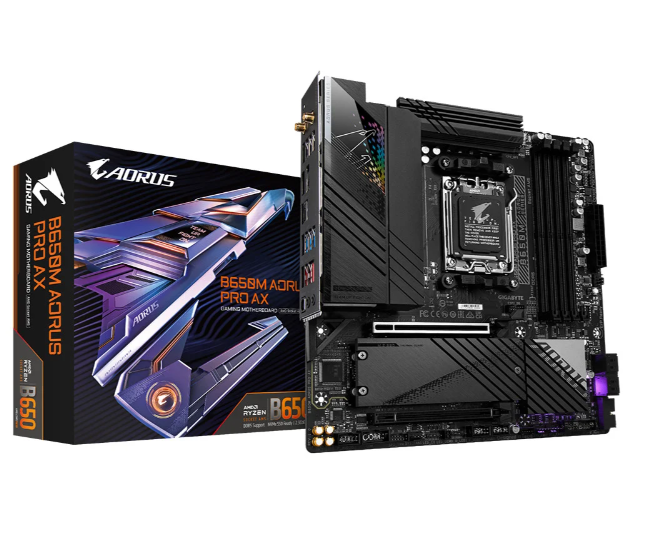

MAIN GIGABYTE B650M AORUS PRO AX DDR5 (rev. 1.0)

Thông số kỹ thuật

CPU	AMD Socket AM5, hỗ trợ cho: Bộ xử lý AMD Ryzen ™ 7000 Series
Chipset	AMD B650
Bộ nhớ	Hỗ trợ các mô-đun bộ nhớ DDR5 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT / s 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn) Kiến trúc bộ nhớ kênh đôi Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer Hỗ trợ cấu hình AMD EXtended để ép xung (AMD EXPO ™) và mô-đun bộ nhớ Extreme Memory Profile (XMP)
Đồ họa tích hợp	Bộ xử lý đồ họa tích hợp: 1 x DisplayPort, hỗ trợ độ phân giải tối đa 3840x2160 @ 144 Hz * Hỗ trợ phiên bản DisplayPort 1.4 và HDR. 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz * Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3. ** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc. (Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)
Âm thanh	Realtek® Audio CODEC Âm thanh độ nét cao 2/4 / 5.1 / 7.1 kênh * Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để định cấu hình âm thanh kênh 7.1, hãy truy cập phần mềm âm thanh để cài đặt âm thanh. Hỗ trợ S / PDIF Out
LAN	Chip mạng LAN Realtek® 2,5GbE (2,5 Gbps / 1 Gbps / 100 Mbps)
Mô-đun giao tiếp không dây	AMD Wi-Fi 6E RZ616 (MT7922A22M) (Dành cho PCB phiên bản 1.0) WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4/5/6 GHz BLUETOOTH 5.2 Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps Intel® Wi-Fi 6E AX210 (Đối với PCB phiên bản 1.1) WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4/5/6 GHz BLUETOOTH 5.3 Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps (Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.)
Khe mở rộng	CPU: 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16 (PCIEX16) * Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16. Bộ chip: 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4)
Giao diện lưu trữ	CPU: 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 5.0 * x4 / x2) (M2A_CPU) * Hỗ trợ thực tế có thể khác nhau tùy theo CPU. 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4 / x2) (M2B_CPU) Bộ chip: 4 x kết nối SATA 6Gb / s Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SSD NVMe Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SATA
USB	CPU: 1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2 2 x cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau CPU + HUB USB 2.0: 4 x cổng USB 2.0/1.1 ở mặt sau Bộ chip: 1 x cổng USB Type-C® với hỗ trợ USB 3.2 Gen 2x2, khả dụng thông qua đầu cắm USB bên trong 3 x cổng USB 3.2 Gen 1 (1 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong) 4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong Bộ chip + Hub USB 3.2 Gen 1: 4 x cổng USB 3.2 Gen 1 ở mặt sau
Đầu nối I / O nội bộ	1 x 24 chân đầu nối nguồn chính ATX 1 x 8 chân đầu nối nguồn ATX 12V 1 x đầu cắm quạt CPU 1 x đầu cắm quạt tản nhiệt nước CPU 3 x đầu cắm quạt hệ thống 1 x đầu cắm quạt hệ thống / máy bơm làm mát nước 2 x đầu cắm dải LED có thể định địa chỉ 2 x đầu cắm dải LED RGB 1 x dải LED làm mát CPU / đầu cắm dải LED RGB 2 x đầu nối M.2 Socket 3 4 x kết nối SATA 6Gb / s 1 x đầu cắm bảng điều khiển phía trước 1 x đầu cắm âm thanh bảng điều khiển phía trước 1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2 1 x đầu cắm USB 3.2 Thế hệ 1 2 x đầu cắm USB 2.0 / 1.1 1 x đầu cắm cổng nối tiếp 1 x đầu nối thẻ bổ trợ THB_U4 1 x đầu cắm Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0) 1 x nút đặt lại 1 x jumper đặt lại 1 x Clear CMOS jumper

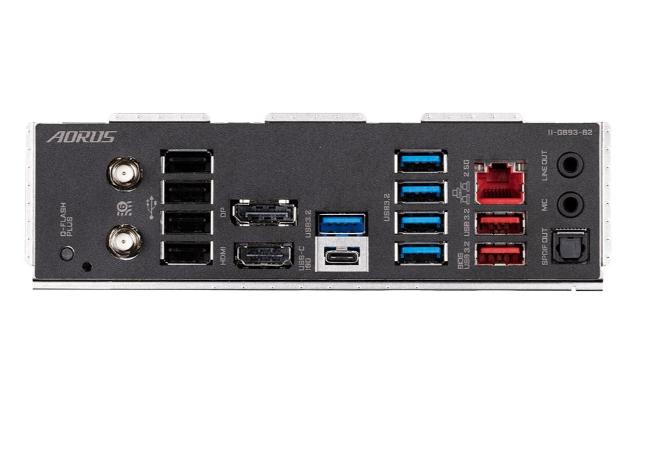

Kết nối mặt sau	1 x nút Q-Flash Plus 2 x đầu nối ăng ten SMA (2T2R) 1 x DisplayPort 1 x cổng HDMI 1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2 2 x cổng USB 3.2 Gen 2 Type-A (màu đỏ) 5 x cổng USB 3.2 Gen 1 4 x cổng USB 2.0 / 1.1 1 x cổng RJ-45 1 x đầu nối quang S / PDIF Out 2 x giắc cắm âm thanh
Bộ điều khiển I / O	Chip điều khiển iTE ® I / O
Giám sát hệ thống	Phát hiện điện áp Phát hiện nhiệt độ Phát hiện tốc độ quạt Phát hiện tốc độ dòng chảy làm mát nước Cảnh báo lỗi quạt Kiểm soát tốc độ quạt * Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn lắp đặt.
BIOS	1 x 256 Mbit flash Sử dụng AMI UEFI BIOS được cấp phép PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Các tính năng độc đáo	Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC) * Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ. Hỗ trợ Q-Flash Hỗ trợ cho Q-Flash Plus
Phần mềm đóng gói	Norton® Internet Security (phiên bản OEM) Phần mềm quản lý băng thông mạng LAN
Hệ điều hành	Hỗ trợ cho Windows 11 64-bit Hỗ trợ cho Windows 10 64-bit
Kích thước	Micro ATX 24,4cm x 24,4cm

Thuộc phân khúc tầm trung dành cho CPU AMD, mainboard B650 được ra đời nhằm mở rộng sự lựa chọn cho người dùng “đội đỏ”. Và không thể thiếu những phiên bản của B650 từ các nhà sản xuất lớn hiện nay như GIGABYTE với B650M AORUS PRO AX. Cùng GEARVN tìm hiểu chi tiết hơn về chiếc mainboard này ngay sau đây nhé!

Mang đến hiệu năng mạnh mẽ

Mọi sức mạnh và hiệu năng mà GIGABYTE B650M AORUS PRO AX mang đến sẽ cần đến từ dàn VRM chất lượng. Với 12 + 2 + 1 phase nguồn, GIGABYTE B650M AORUS PRO AX sẽ cung cấp nguồn năng lượng sạch, dồi dào và mạnh mẽ nhất đến từ linh kiện PC có trên mainboard.

Kết nối PCIe 5.0 mới nhất đã xuất hiện trên GIGABYTE B650M AORUS PRO AX. Hoàn thiện với sự cứng cáp nhờ các chi tiết từ thép, khe cắm PCIe trở nên chắc chắn hơn khi là nơi “hạ cánh” cho những chiếc card màn hình cao cấp hiện nay. Không chỉ an tâm về chất lượng và độ bền, PCIe 5.0 đem lại lượng băng thông gấp đôi so với thế hệ cũ để giúp cho GIGABYTE B650M AORUS PRO AX khai thác tối đa sức mạnh của chiếc VGA chúng ta.

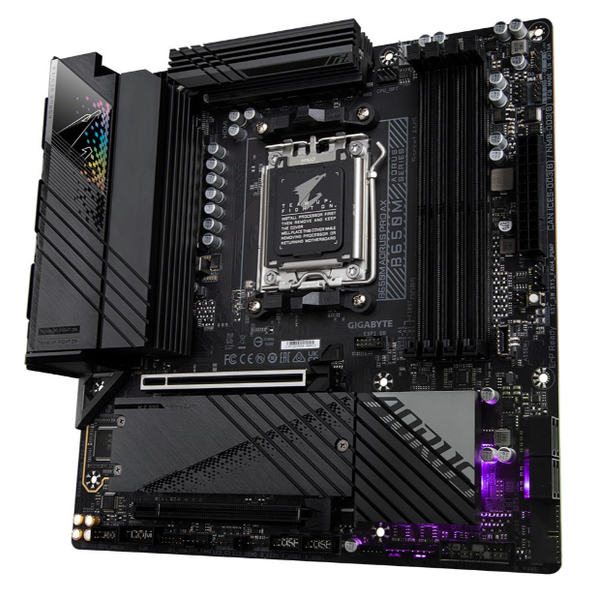

Mainboard GIGABYTE B650M AORUS PRO AX (DDR5)

Chưa dừng lại ở đó khi GIGABYTE B650M AORUS PRO AX còn mang đến khả năng hỗ trợ cho RAM DDR5 - Thế hệ RAM mới và mạnh mẽ nhất hiện nay. Nâng cao khả năng sử dụng với các tùy chỉnh cài đặt từ AMD EXPO hay Intel XMP để cải tiến hiệu suất từ kit RAM lên đến 6600MHz từ việc ép xung.

Tối ưu hệ thống tản nhiệt

GIGABYTE B650M AORUS PRO AX được trang bị tấm M.2 Thermal Guard đã được nâng cấp với diện tích bề mặt lớn hơn gấp 6 lần. Nhờ đó mà khả năng hoạt động của những chiếc ổ cứng SSD bền bỉ và ổn định hơn, giảm thiểu tình trạng nghẽn cổ chai hay chập chờn.

Nền tảng PCB trên GIGABYTE B650M AORUS PRO AX củng cố cho hiệu năng mạnh mẽ và bền bỉ hoàn thiện từ đồng biến lớp nền thành tấm tản nhiệt mini, dẫn nhiệt và tản nhiệt tối ưu nhất có thể. Ngoài ra tính trở kháng thấp giúp cho nguồn điện dễ dàng được tối ưu và vận chuyển đến mọi thành phần.

GIGABYTE B650M AORUS PRO AX trang bị đầy đủ những ổ cắm dành cho mọi thiết bị tản nhiệt cần thiết: từ tản nhiệt khí đến tản nhiệt AIO. Bạn dễ dàng kiểm soát và điều chỉnh thông qua phần mềm hỗ trợ đi kèm là Smart Fan 6 với giao diện trực quan và đa dạng tính năng.

Mainboard GIGABYTE B650M AORUS PRO AX (DDR5)

Cung cấp mọi kết nối cần thiết

GIGABYTE B650M AORUS PRO AX cung cấp cho bạn mọi kết nối cần thiết phục vụ cho nhu cầu sử dụng và làm việc hàng ngày. Đối với kết nối Internet, sẽ bao gồm một anten hỗ trợ Wi-Fi 6E cùng băng tần lên đến 6GHz, một tốc độ tuyệt vời dành cho dành cho thao tác như streaming, gaming,... Cùng với kết nối mạng không dây là kết nối Bluetooth 5 đáp ứng cho nhu cầu kết nối với các thiết bị ngoại vi không dây như chuột bluetooth, bàn phím không dây,...

Chiếc mainboard cao cấp từ GIGABYTE đem đến cho bạn thêm cổng 2.5G LAN để có thể trải nghiệm Internet siêu tốc và ổn định nhất. Tốc độ mạng với GIGABYTE B650M AORUS PRO AX vượt xa so với cổng LAN thông thường khi hỗ trợ thêm cổng RJ-45 Ethernet Multi-Gig(10/100/1000/2500Mbps).

Không thể thiếu dàn I/O siêu tốc độ với các cổng USB trên GIGABYTE B650M AORUS PRO AX, bao gồm USB 3.2 Gen 2 Type-C ở mặt sau (hỗ trợ tốc độ 20Gb/s) và ở mặt trên (hỗ trợ tốc độ 10Gb/s).

Mainboard GIGABYTE B650M AORUS PRO AX (DDR5)

Nâng cao cá nhân hóa người dùng

GIGABYTE B650M AORUS PRO AX cho phép người dùng tùy chỉnh các hiệu ứng ánh sáng thông qua phần mềm RGB Fusion 2.0 để giúp cho bo mạch có thể tự tỏa sáng theo ý thích cá nhân. Không những vậy, bạn có thể điều chỉnh kèm với các dải đèn LED RGB kết nối trên mainboard.

Đi kèm với GIGABYTE B650M AORUS PRO AX sẽ là một nút bấm mang tên Multi-Key tích hợp 3 chức năng trong 1, bao gồm:
