THÔNG SỐ KỸ THUẬT
| Loại sản phẩm | Mainboard Bo Mạch Chủ |
| Hãng sản xuất | ASRock |
| Model | B760M Steel Legend Wifi |
| Hỗ trợ CPU | - Hỗ trợ hệ thứ 13 & 12 ( LGA1700 ) Bộ xử lý Intel Core - Hỗ trợ Công cụ ASRock Hyper BCLK |
| Chipset | Intel B760 |
| RAM | - Công nghệ bộ nhớ kênh đôi DDR5 - 4 khe cắm DIMM DDR5 - Hỗ trợ bộ nhớ DDR5 non-ECC, un-buffered lên đến 7200+(OC) * - Tối đa. Dung lượng bộ nhớ hệ thống: 128GB - Hỗ trợ Intel® Extreme Memory Profile (XMP) 3.0 |
| BIOS | BIOS hợp pháp AMI UEFI 128Mb có hỗ trợ GUI |
| VGA | - Kiến trúc đồ họa Intel® Xe (Thế hệ 12) - 1 x eDP 1.4, hỗ trợ tối đa. độ phân giải lên đến Full HD 60Hz - 1 x HDMI 2.1 Tương thích TMDS, hỗ trợ HDCP 2.3 trở lên. độ phân giải lên tới 4K 60Hz - 1 x DisplayPort 1.4 với DSC (đã nén), hỗ trợ HDCP 2.3 trở lên. độ phân giải lên tới 8K 60Hz / 5K 120Hz |
| Âm thanh | Âm thanh 7.1 CH HD (Codec âm thanh Realtek ALC897) Nahimic Audio |
| LAN | - Mạng LAN 2,5 Gigabit 10/100/1000/2500 Mb/giây - Rồng RTL8125BG - Hỗ trợ phần mềm Dragon 2.5G LAN - Kiểm soát băng thông tự động điều chỉnh thông minh - Giao diện người dùng thân thiện với người dùng trực quan - Thống kê sử dụng mạng trực quan - Cài đặt mặc định được tối ưu hóa cho chế độ trò chơi, trình duyệt và phát trực tuyến - Kiểm soát ưu tiên tùy chỉnh của người dùng |
| Wireless LAN | - Mô-đun Wi-Fi 6E 802.11ax - Hỗ trợ IEEE 802.11a/b/g/n/ac/ax - Hỗ trợ Dual-Band 2x2 với hỗ trợ băng tần 6GHz mở rộng* - 2 ăng-ten hỗ trợ công nghệ đa dạng 2 (Truyền) x 2 (Nhận) - Hỗ trợ Bluetooth 5.3 + High speed class II - Hỗ trợ MU-MIMO |
| Khe mở rộng | CPU: - 1 x Khe cắm PCIe 5.0 x16 (PCIE1), hỗ trợ chế độ x16* Chipset: - 1 x Khe cắm PCIe 4.0 x1 (PCIE2)* - 1 x Ổ cắm M.2 (Khóa E), hỗ trợ mô-đun WiFi WiFi/BT PCIe loại 2230 và Intel® CNVio/CNVio2 (WiFi/BT tích hợp) - Tiếp điểm vàng 15μ trong Khe cắm VGA PCIe (PCIE1) |
| Lưu trữ | CPU: - 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode* Chipset: - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode* - 4 x SATA3 6.0 Gb/s Connectors |
| RAID | Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices |
| USB | - 2 x USB 3.2 Gen2 Type-C (1 Rear, 1 Front) - 1 x USB 3.2 Gen2 Type-A (Rear) - 6 x USB 3.2 Gen1 (4 Rear, 2 Front) - 6 x USB 2.0 (2 Rear, 4 Front) * All USB ports support ESD Protection |
| Cổng kết nối | - 1 x Đầu nối tín hiệu eDP - 1 x Tiêu đề SPI TPM - 1 x Đầu cắm loa và xâm nhập khung gầm - 1 x Đầu đèn LED RGB* - 3 x Đầu đèn LED có thể định địa chỉ** - 1 x Đầu nối quạt CPU (4 chân)*** - 1 x Đầu nối quạt CPU/Máy bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh)**** - 3 x Đầu nối quạt khung gầm/bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh)***** - Đầu nối nguồn ATX 1 x 24 chân (Đầu nối nguồn mật độ cao) - Đầu nối nguồn 12V 2 x 8 chân (Đầu nối nguồn mật độ cao) - 1 x Đầu nối âm thanh bảng điều khiển phía trước - 2 x Đầu cắm USB 2.0 (Hỗ trợ 4 cổng USB 2.0) - 1 x USB 3.2 Gen1 Header (Hỗ trợ 2 cổng USB 3.2 Gen1) - 1 x Đầu cắm USB 3.2 Gen2 của Bảng điều khiển phía trước (10 Gb/s) |

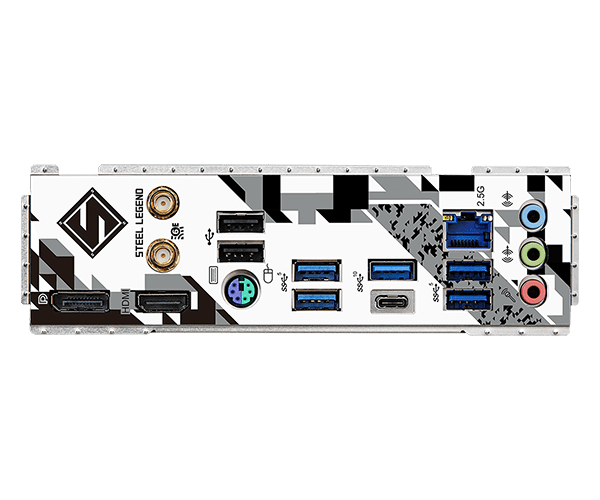

Phần mềm và UEFI | - 2 x Cổng ăng-ten - 1 x Cổng chuột/bàn phím PS/2 - 1 x Cổng HDMI - 1 x DisplayPort 1.4 - 1 x Cổng USB 3.2 Gen2 Loại A (10 Gb/giây) - 1 x Cổng USB 3.2 Gen2 Type-C (10 Gb/s) - 4 cổng USB 3.2 Gen1 - 2 cổng USB 2.0 - 1 x Cổng LAN RJ-45 - Giắc âm thanh HD: Đầu vào / Loa trước / Micrô |
Phụ kiện | - 1 x Hướng dẫn sử dụng - 2 x Cáp dữ liệu SATA - 2 x Anten ASRock WiFi 2.4/5/6 GHz - 3 x Vít cho Ổ cắm M.2 - 3 x Giá đỡ dành cho Ổ cắm M.2 |
| Kích thước | Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm |
| Hệ điều hành | - Microsoft® Windows® 10 64-bit / 11 64-bit |

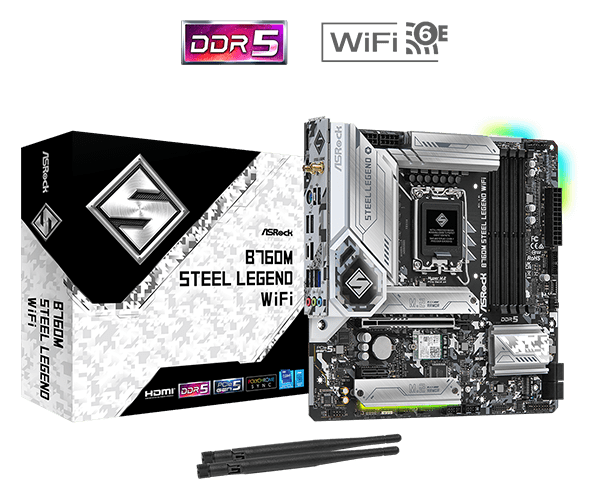

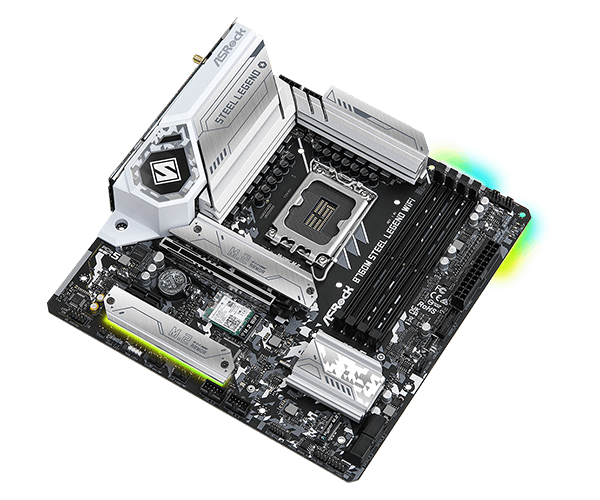

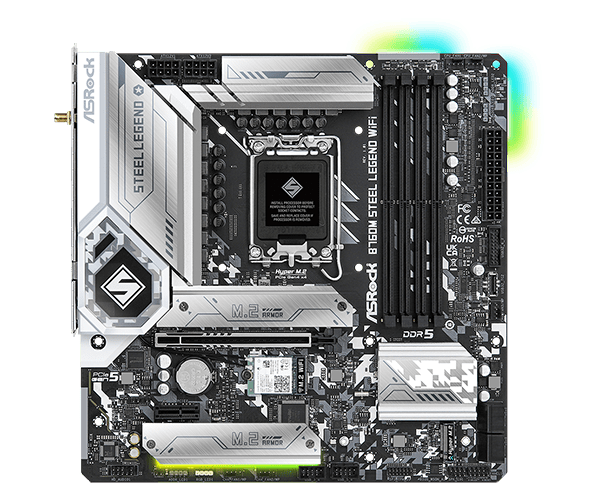

Thông tin sản phẩm Mainboard B760M Steel Legend Wifi
Mainboard Asrock B760M Steel Legend Wifi là sản phẩm bo mạch chủ mới của nhà Asrock đại diện cho trạng thái triết học về độ bền vững như đá và tính thẩm mỹ không thể cưỡng lại. Được xây dựng dựa trên hầu hết các thông số kỹ thuật và tính năng đòi hỏi khắt khe nhất, dòng Steel Legend nhắm đến người dùng hàng ngày và những người đam mê phổ thông. Cung cấp một loạt các vật liệu / thành phần mạnh mẽ để đảm bảo hiệu suất ổn định và đáng tin cậy.
Thiết kế VRM được tối ưu hóa
Dr. MOS
Dr.MOS là giải pháp cấp nguồn tích hợp trên Asrock B760M Steel Legend Wifi được tối ưu hóa cho các ứng dụng điện áp thấp đồng bộ. So với các MOSFET rời rạc truyền thống, nó cung cấp dòng điện cao hơn một cách thông minh cho mỗi pha, do đó mang lại kết quả nhiệt được cải thiện và hiệu suất vượt trội.
Thiết kế pha điện 12+1+1
Asrock B760M Steel Legend nổi bật với các thành phần chắc chắn và khả năng cung cấp năng lượng hoàn toàn trơn tru cho CPU, mang lại hiệu suất nâng cao cho các game thủ.
PCB 6 lớp
PCB 6 lớp cung cấp các dấu vết tín hiệu ổn định và các dạng năng lượng mang lại nhiệt độ thấp hơn và hiệu suất năng lượng cao hơn cho việc ép xung bộ nhớ. Do đó, nó có thể hỗ trợ các mô-đun bộ nhớ mới nhất với hiệu suất bộ nhớ cao nhất
PCB đồng 2oz.
Các lớp bên trong bằng đồng nặng 2 ounce cung cấp tín hiệu ổn định và hình dạng nguồn. Mang lại nhiệt độ thấp hơn và hiệu suất năng lượng cao hơn cho việc ép xung trên Main B760M Steel Legend Wifi.
Hỗ trợ DDR5 XMP & EXPO
Bắt nguồn từ khái niệm thiết kế “được xây dựng để ổn định và đáng tin cậy”, ASRock không thỏa hiệp với bất kỳ chi tiết nào. Bo mạch chủ này được chế tạo bằng vật liệu ít hao hụt, những người đam mê có thể tận hưởng hiệu suất ép xung bộ nhớ DDR5 tăng cường bằng cách kích hoạt các cấu hình được thử nghiệm trước. Đảm bảo rằng các mô-đun bộ nhớ có khả năng Intel ® XMP/AMD EXPO™ và khả năng ép xung có thể được thực hiện ở mức hợp lý, thỏa mãn và hoàn toàn không tốn công sức.
Bộ nhớ DDR5 có mạch bảo vệ
Do kiến trúc điện độc đáo của DDR5 DIMM, có nguy cơ cao làm hỏng mô-đun bộ nhớ nếu nguồn AC không được ngắt kết nối đúng cách trong quá trình tháo hoặc lắp. Để ngăn chặn điều này, ASRock đã triển khai một mạch bảo vệ không gặp sự cố trên mọi bo mạch chủ DDR5 nó chung và Mainboard Asrock B760M Steel Legend Wifi nói riêng. Điều này làm giảm nguy cơ làm hỏng mô-đun bộ nhớ của bạn.
Công nghệ gắn trên bề mặt + PCIe 5.0 +
So với khe cắm PCIe kiểu DIP thông thường, khe cắm PCIe loại SMT trên Bo mạch chủ B760M Steel Legend cải thiện luồng tín hiệu và tối đa hóa độ ổn định ở tốc độ cao, một bước đột phá quan trọng để hỗ trợ đầy đủ tốc độ ánh sáng của tiêu chuẩn PCIe 5.0 mới nhất.
PCI Express 5.0 mới nhất có khả năng thực hiện băng thông ngoạn mục 128GBps, sẵn sàng giải phóng toàn bộ tiềm năng của card đồ họa cao cấp trong tương lai.
Âm thanh Nahimic
Cho dù bạn đang sử dụng tai nghe, loa ngoài hay loa trong, qua USB, Wi-Fi, đầu ra analog hay thậm chí HDMI, Nahimic Audio trên B760M Steel Legend đều mang đến cho bạn trải nghiệm nghe hấp dẫn nhất, sống động và phong phú với các chi tiết.
Nâng cao chất lượng truyền thông
Asrock B760 Steel Legend sử dụng các thuật toán mạnh mẽ để đảm bảo cuộc trò chuyện không có tiếng ồn tốt nhất, mang lại âm lượng giọng hát không đổi bất kể khoảng cách từ mic của bạn. Công cụ âm thanh Nahimic tự động xóa âm thanh, loại bỏ nhiễu nhiễu và giảm biến thể giọng nói. Kết quả là một sự hiểu biết tốt hơn và ít mệt mỏi hơn.
Trải nghiệm chơi game đỉnh cao
+ Bộ theo dõi: Âm thanh được thông báo từ bộ theo dõi âm thanh là một chỉ báo trực quan chỉ ra các hướng phát ra âm thanh chiếm ưu thế. Mỗi âm thanh được định vị chính xác ở 360° trên radar để bạn có thể đắm chìm hoàn toàn trong trò chơi.
+ Hoạt động trên mọi thiết bị: Thưởng thức Âm thanh vòm sống động và chất lượng cao trên tất cả các thiết bị âm thanh yêu thích của bạn: Giắc cắm, USB, Bluetooth, HDMI, S/PDIF. Nahimic tương thích với tất cả các công cụ âm thanh yêu thích của bạn và đảm bảo âm thanh tốt nhất với bất kỳ công cụ nào trong số đó. Nahimic đo lường và cải thiện để tối ưu hóa công nghệ của chúng tôi và cung cấp cho bạn trải nghiệm tốt nhất.
POLYCHROME RGB
Ngoài hệ thống chiếu sáng RGB tích hợp, B760 Sonic Wifi còn có các đầu cắm RGB trên bo mạch và một đầu cắm RGB có thể định địa chỉ cho phép bo mạch chủ được kết nối với các thiết bị LED tương thích như dải, quạt CPU, bộ làm mát, thùng máy, v.v. Người dùng cũng có thể đồng bộ hóa các thiết bị LED RGB trên các phụ kiện được chứng nhận Polychrom RGB Sync để tạo hiệu ứng ánh sáng độc đáo của riêng mình.
Giải pháp M.2 tốc độ cao (PCIe Gen4 x4)
B760 Steel Legend Wifi cũng hỗ trợ SSD PCI Express 4.0 M.2, nó có khả năng thực hiện tốc độ gấp đôi so với thế hệ thứ 3 trước đó, mang lại trải nghiệm truyền dữ liệu nhanh như chớp.
Dragon LAN 2,5 Gb/giây
Nền tảng mạng LAN 2,5Gb/giây thông minh được xây dựng để mang lại hiệu suất mạng tối đa cho các yêu cầu khắt khe của mạng gia đình, người tạo nội dung, game thủ trực tuyến và phương tiện truyền phát trực tuyến chất lượng cao. Tăng cường hiệu suất mạng băng thông lên tới 2,5 lần so với Ethernet gigabit tiêu chuẩn, bạn sẽ tận hưởng trải nghiệm kết nối nhanh hơn và vượt trội để chơi game, truyền tệp và sao lưu.
Mạng không dây
Wifi 6E 802.11ax
Công nghệ Wifi 6E đã mở rông đến dải phổ 6Hz hoàn toàn mới và được tích hợp ngay trên Mainboard B760M Asrock Steel Legend Wifi giúp cung cấp nhiều khả năng Wifi hơn và mang lại lưu lượng truy cập internet thậm chí còn tốt hơn và nhanh hơn. Ngoài việc cung cấp tốc độ cao hơn, Wifi 6E còn tăng cường độ trễ thấp hơn và hỗ trợ các mức dịch vụ tương đương mạng 5G.
Nắp mô đun M.2 Key-E
Cáp SMA rất dễ bị lỏng, Đây là tình huống không thể chấp nhận được đối với mọi người dung. Giờ đây, B760 Asrock Steel Legend đã khắc phục sự cố này bằng một nắp mô-đun Key-E nhỏ.
USB kép 3.2 Gen2 (Kiểu A + Kiểu C)
Bo mạch chủ này có một cặp cổng USB 3.2 Gen2 Type-A và Type-C tích hợp trên i/o phía sau để hỗ trợ các thiết bị USB 3.2 Gen2 thế hệ tiếp theo và cung cấp tốc độ truyền dữ liệu lên đến 10 Gbps.
USB 3.2 Gen2 Type-C phía trước
Đầu USB 3.2 Gen2 Type-C phía trước cung cấp tốc độ truyền dữ liệu lên đến 10 Gbps và thiết kế USB đảo ngược thế hệ tiếp theo cho bảng điều khiển phía trước của vỏ máy tính.
FE chắn IO tích hợp linh hoặc
Không giống hầu hết cái gọi là tấm chắn I/O gắn sẵn chỉ được trang trí bằng cách phối màu lạ mắt. B760M Steel Legend Wifi có thiết kế thông minh có nhiều dung sai hơn và cho phép FE chắn IO có thể điều chỉnh được khi lắp đặt. Do đó, khung vỏ case sẽ vừa vặn một cách hoàn hảo mà không gặp bất kỳ một sự cố cơ học nào.
