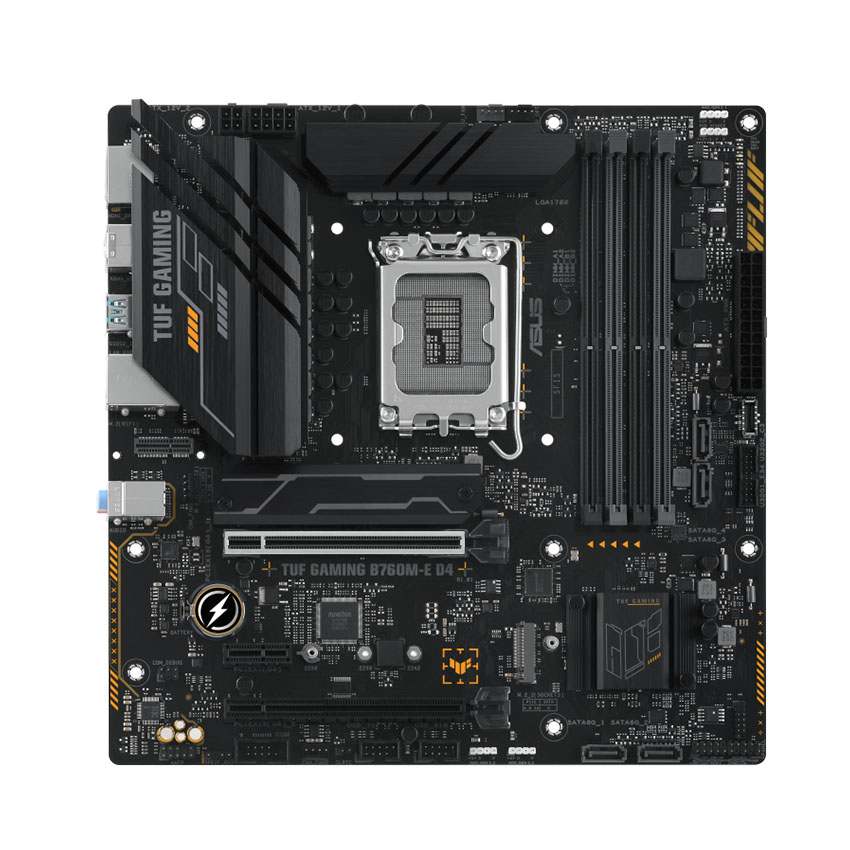

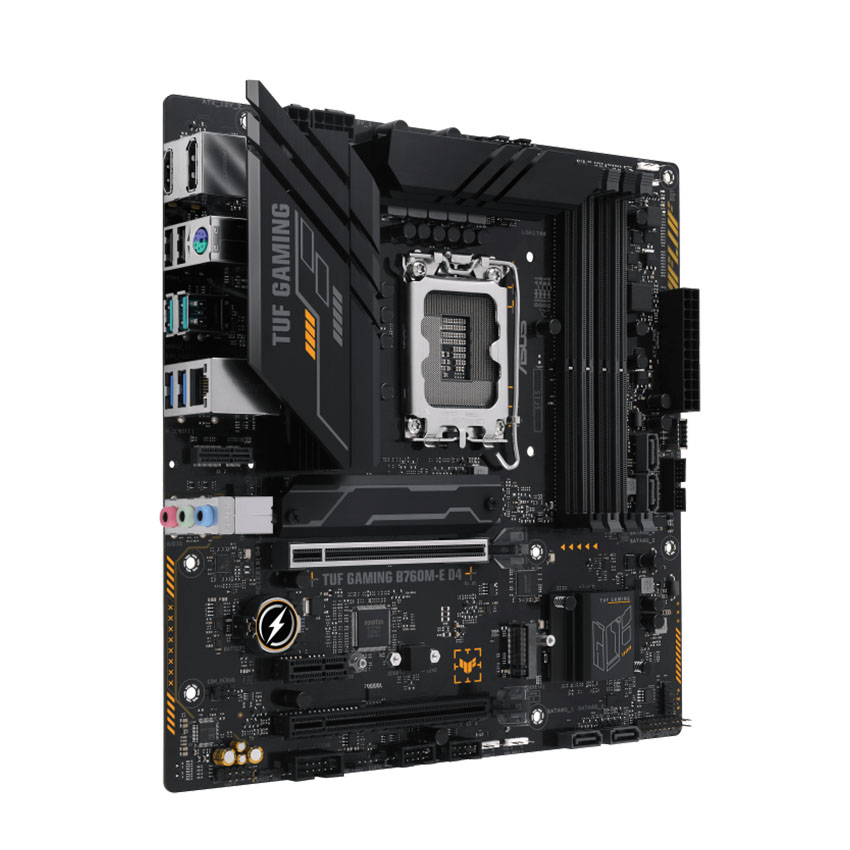

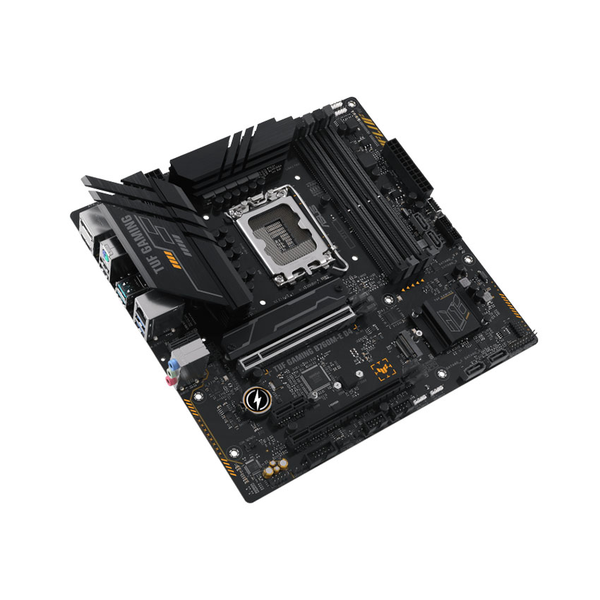

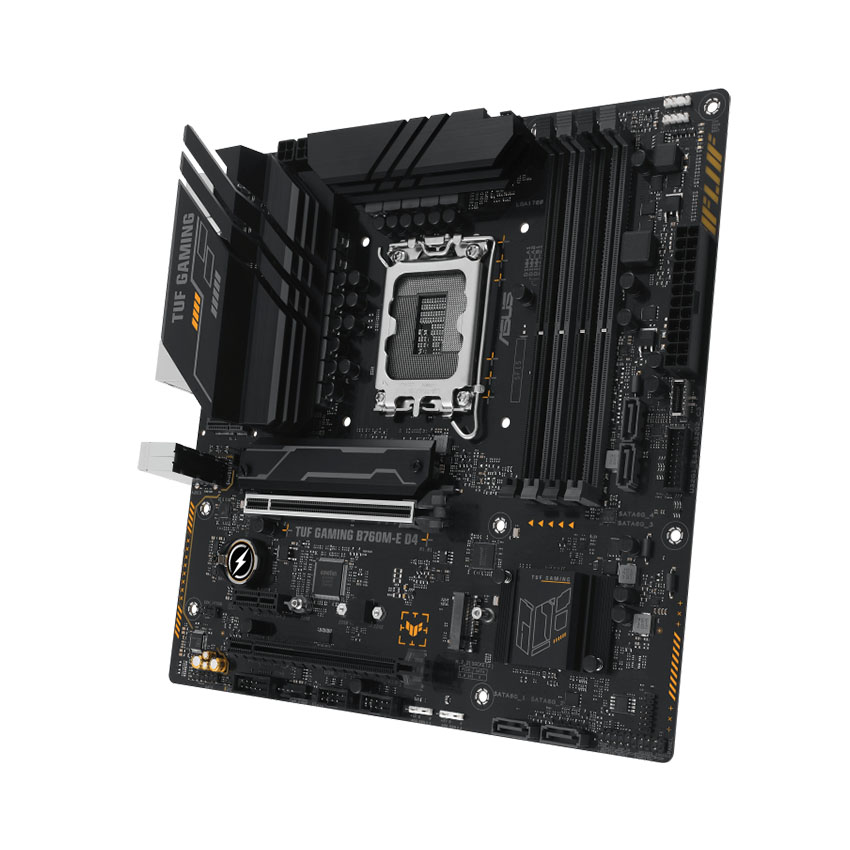

Thông số kỹ thuật chi tiết Mainboard ASUS TUF GAMING B760M-E DDR4
| Sản phẩm | Bo mạch chủ |
| Tên Hãng | ASUS |
| Model | TUF GAMING B760M-E DDR4 |
| CPU hỗ trợ | Hỗ trợ cho thế hệ thứ 12 và 13 Intel® Core Socket LGA1700 |
| Chipset | B760 |
| RAM hỗ trợ | 4 x DIMM slots, Max. 128GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory* |
| Khe cắm mở rộng | Intel® 13th & 12th Gen Processors 1 x PCIe 4.0 x16 slot Intel® B760 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 1 x PCIe 4.0 x1 slot |
| Ổ cứng hỗ trợ | Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports* Intel® 13th & 12th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) Intel® B760 Chipset M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) 4 x SATA 6Gb/s ports * Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10. |
| Cổng kết nối (Internal) | Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 2 x 4-pin Chassis Fan headers Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 2 x M.2 slots (Key M) 4 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 (10G) connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 (5G) header supports 2 additional USB 3.2 Gen 1 ports 2 x USB 2.0 headers support 4 additional USB 2.0 ports Miscellaneous 3 x Addressable Gen 2 headers 1 x AURA RGB header 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x S/PDIF Out header |
| Cổng kết nối (Back Panel) | 2 x USB 3.2 Gen 2 (10G) ports (2 x Type-A) 2 x USB 3.2 Gen 1 (5G) ports (2 x Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x DisplayPort 1 x HDMITM port 1 x Realtek2.5Gb Ethernet port 3 x Audio jacks 1 x Vertical M.2 slot (Key E) 1 x PS/2 Keyboard/Mouse combo port |
| LAN / Wireless | 1 x Realtek 2.5Gb Ethernet TUF LANGuard |
| Kích cỡ | mATX Form Factor 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm ) |

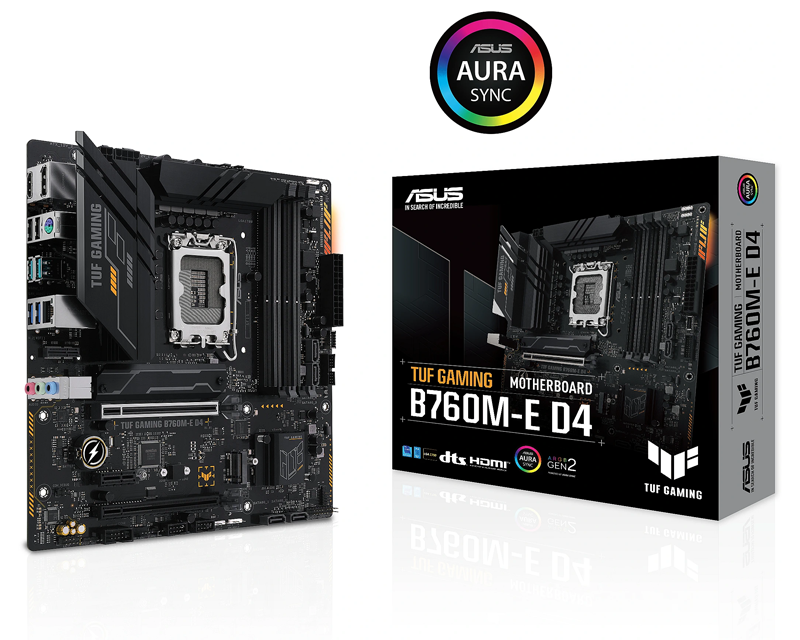

TUF GAMING B760M-E D4 có tất cả các yếu tố thiết yếu của bộ vi xử lý Intel mới nhất và kết hợp chúng với các tính năng sẵn sàng chơi game và độ bền đã được chứng minh. Được thiết kế với các thành phần cấp quân sự, giải pháp năng lượng được nâng cấp và hệ thống làm mát toàn diện, bo mạch chủ này vượt xa mong đợi với hiệu suất vững chắc để chơi game marathon. Bo mạch chủ TUF GAMING cũng trải qua thử nghiệm độ bền nghiêm ngặt để đảm bảo rằng chúng có thể xử lý các điều kiện mà những người khác có thể thất bại. Về mặt thẩm mỹ, mô hình này kết hợp bảng tên dập nổi và các yếu tố thiết kế hình học để phản ánh độ tin cậy và ổn định xác định dòng TUF Gaming.®
Power stages
10 + 1 kết hợp MOSFET và trình điều khiển bên cao và thấp thành một gói duy nhất để mang lại sức mạnh, hiệu quả và hiệu suất ổn định cho tất cả các bộ xử lý Intel tương thích.
Bảo vệ ESD
Bảo vệ ESD kéo dài tuổi thọ của các bộ phận đồng thời ngăn ngừa thiệt hại do phóng tĩnh điện, cung cấp khả năng bảo vệ cho xả khí lên đến +/- 10 kV và +/- 6 kV phóng điện tiếp xúc – vượt xa các tiêu chuẩn công nghiệp tương ứng là +/- 6 kV và +/- 4 kV. Điốt TVS gắn trên bề mặt trong gói nội tuyến kép giúp bảo vệ PC của bạn khỏi tăng đột biến điện áp.
Ethernet 2,5 Gb
Ethernet trên bo mạch 2,5 Gb khởi động kết nối mạng LAN của bạn lên một bậc với sự cải thiện băng thông lên đến 2,5X. Sử dụng cáp LAN hiện có, bạn có thể tận dụng bản nâng cấp mạng này để trải nghiệm chơi game mượt mà hơn, không bị lag, ngay lập tức phát trực tuyến video độ phân giải cao và tận hưởng khả năng truyền tệp nhanh hơn.
Âm thanh vòm Realtek 7.1 Realtek 7.1 Surround Sound
Bộ giải mã âm thanh độc đáo được thiết kế với sự hợp tác chặt chẽ với Realtek cho bo mạch chủ TUF GAMING B760M có tỷ lệ tín hiệu trên nhiễu 98 dB chưa từng có cho đường ra âm thanh nổi, mang đến chất lượng âm thanh nguyên sơ.
Tiêu đề RGB Gen 2 có thể định địa chỉ
Ba tiêu đề RGB Gen 2 có thể định địa chỉ sẽ hỗ trợ tối đa 500 đèn LED trên các thiết bị RGB Gen 2, cho phép Aura Sync tự động điều chỉnh hiệu ứng ánh sáng trên toàn bộ hệ thống của bạn. Các tiêu đề mới cũng cung cấp khả năng tương thích ngược hoàn toàn với thiết bị Aura Sync hiện có.
