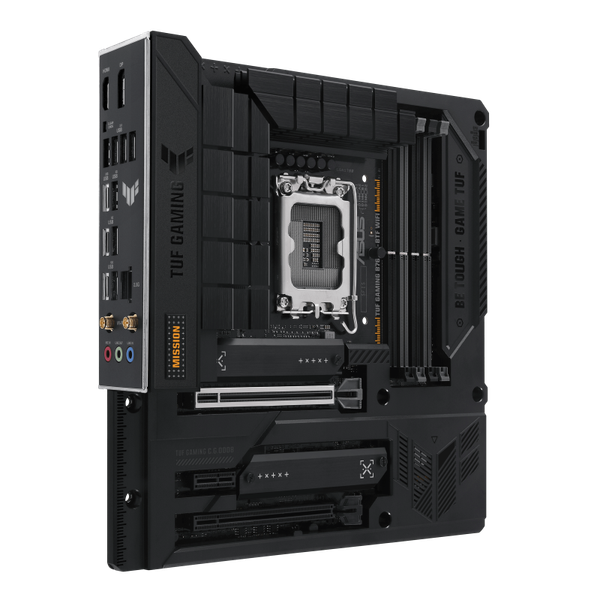

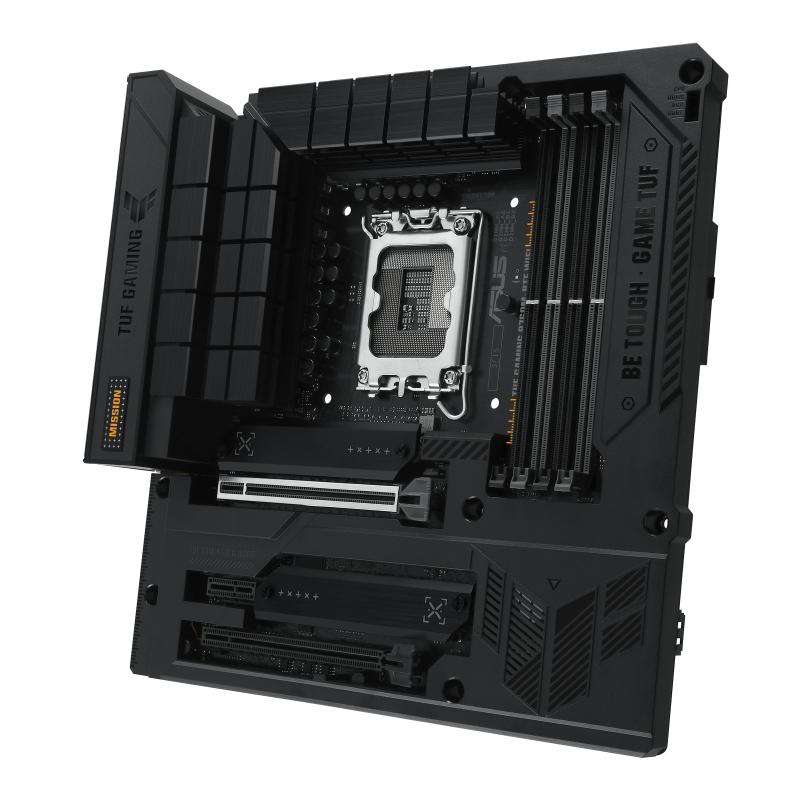

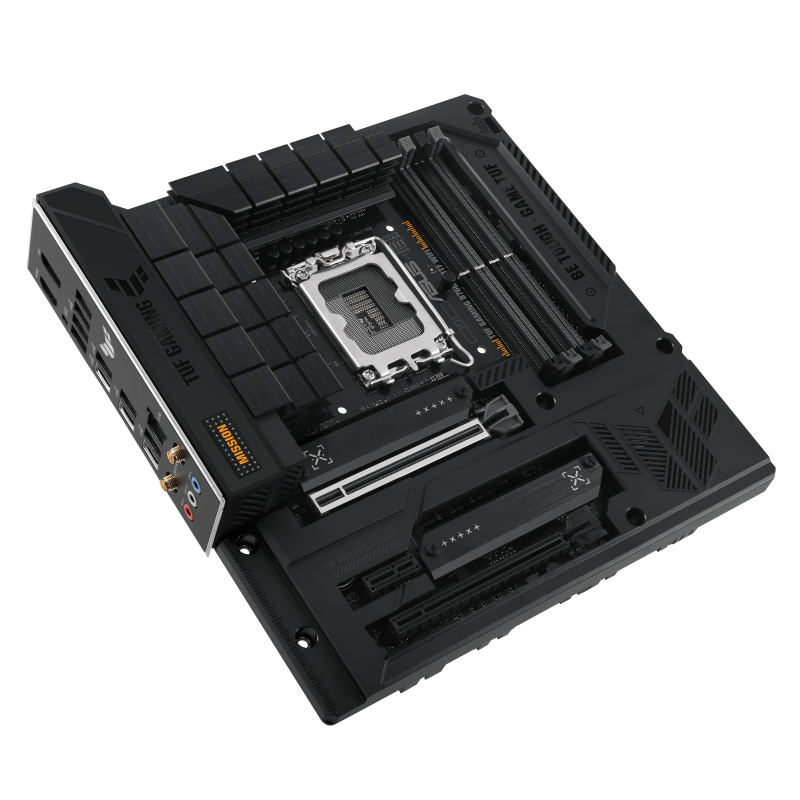

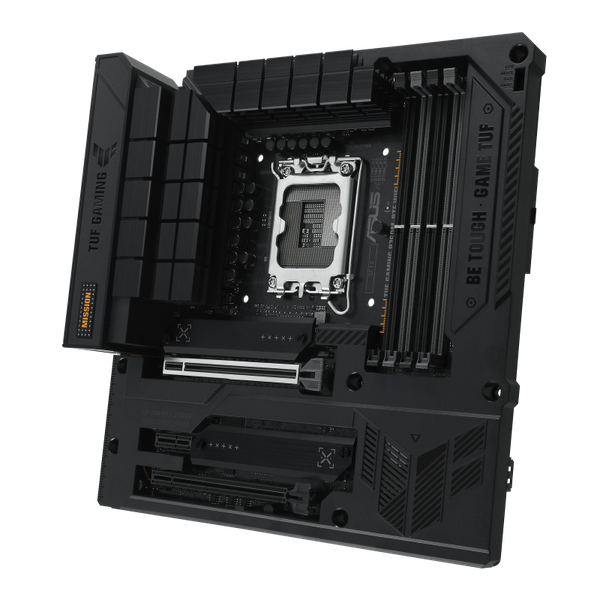

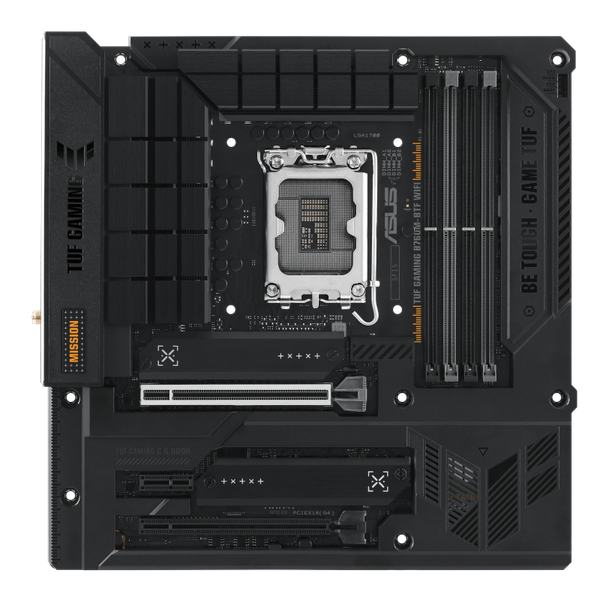

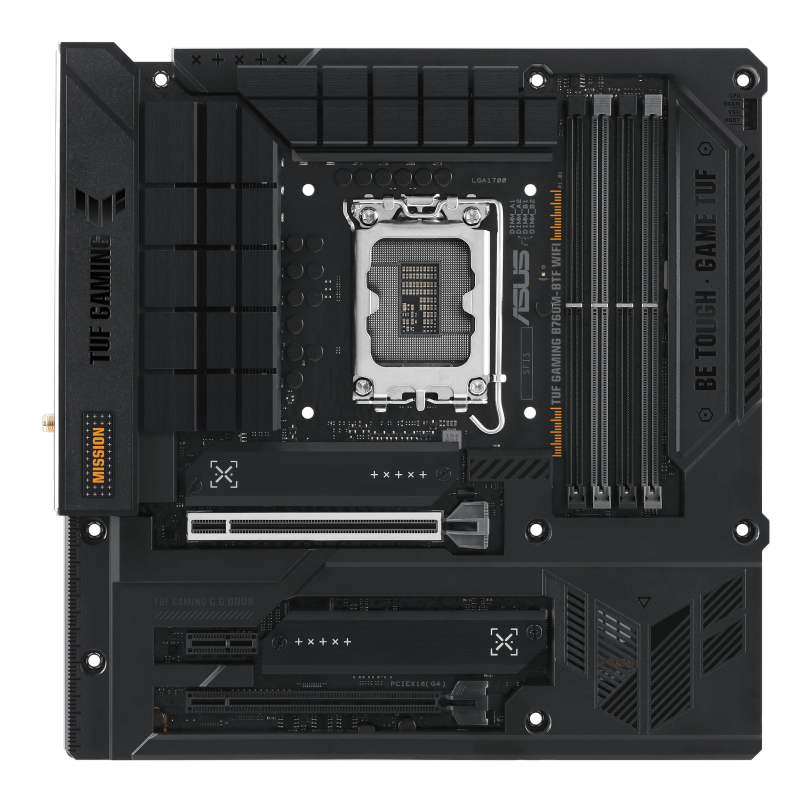

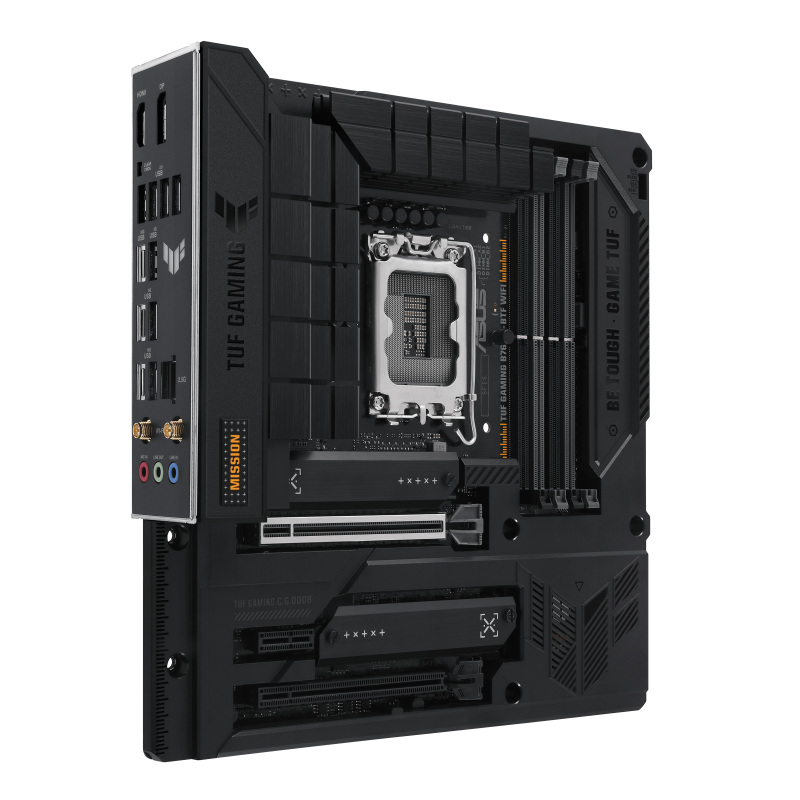

MAIN ASUS B760M-BTF TUF GAMING WIFI DDR5

CPU

• Ổ cắm Intel® LGA1700 dành cho bộ xử lý Intel® Core thế hệ thứ 14 và 13, bộ xử lý Intel® Core thế hệ thứ 12, Pentium® Gold và Celeron®

• Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0**

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Bộ nhớ

• 4 x DIMM, Tối đa. 192GB

• DDR5 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 non-ECC, Bộ nhớ không đệm*

• Kiến trúc bộ nhớ kênh đôi

• Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

• OptiMem II

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, vui lòng tham khảo Hỗ trợ CPU/Bộ nhớ trong tab Hỗ trợ hoặc truy cập https:// www.asus.com/support/

Đồ họa

• 1 x DisplayPort **

• 1 x cổng HDMI® ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ tối đa 4K @ 60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

Khe mở rộng

Bộ xử lý Intel® Core (thế hệ thứ 14 & 13 & 12)

• 1 x khe cắm PCIe 5.0 x16

Bộ chip Intel® B760 *

• 1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)

• 1 x khe cắm PCIe 4.0 x1

- Để đảm bảo tính tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Lưu trữ

Tổng cộng hỗ trợ 3 x khe cắm M.2 và 4 x cổng SATA 6Gb/s*

Bộ xử lý Intel® thế hệ thứ 13 & 12

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

Bộ chip Intel® B760

• Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

• Khe cắm M.2_3 (Khóa M), chỉ loại 2280 (hỗ trợ chế độ PCIe 4.0 x4)**

• 4 x cổng SATA 6Gb / s

* Công nghệ lưu trữ nhanh Intel® hỗ trợ SATA RAID 0/1/5/10.

** Khe cắm M.2_3 chia sẻ băng thông với khe cắm PCIEX16(G4). Khi thiết bị đã lắp khe cắm M.2_3, khe cắm PCIEX16(G4) sẽ bị tắt.

LAN

1 x Realtek 2.5Gb Ethernet

Wi-Fi 6

2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)

Hỗ trợ băng tần 2.4/5GHz

Bluetooth® v5.2*

*Phiên bản Bluetooth có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB

USB phía sau (Tổng cộng 10 cổng)

• 1 x cổng USB 3.2 Gen 2x2 (20G) (1 x USB Type-C)

• 2 x cổng USB 3.2 Gen 2 (10G) (1 x Type-A + 1 x USB Type-C)

• 3 x cổng USB 3.2 Gen 1 (5G) (2 x Type-A + 1 x USB Type-C)

• 4 x cổng USB 2.0 (2 x Type-A)

USB phía trước (Tổng cộng 7 cổng)

• 1 x đầu nối USB 3.2 Gen 2 (10G) (hỗ trợ USB Type-C®)

• 1 x đầu cắm USB 3.2 Gen 1 (5G) hỗ trợ thêm 2 cổng USB 3.2 Gen 1

• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

* Cổng U32G1_E1, cổng U32G1_E2, cổng U32G1_E3 và cổng U32G1_E4 chia sẻ băng thông.

** Cổng USB_E5, cổng USB_E6, cổng USB_E7 và cổng USB_E8 chia sẻ băng thông.

Audio

Âm thanh vòm Realtek 7.1 CODEC, âm thanh độ nét cao

• Hỗ trợ: Phát hiện giắc cắm, đa luồng, kiểm tra lại giắc cắm ở bảng điều khiển phía trước

• Hỗ trợ phát lại lên đến 24-Bit / 192 kHz

Tính năng âm thanh

• Che chắn âm thanh

• Tụ âm thanh cao cấp

• Các lớp PCB âm thanh chuyên dụng

* Cần có khung có mô-đun âm thanh HD ở bảng mặt trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.

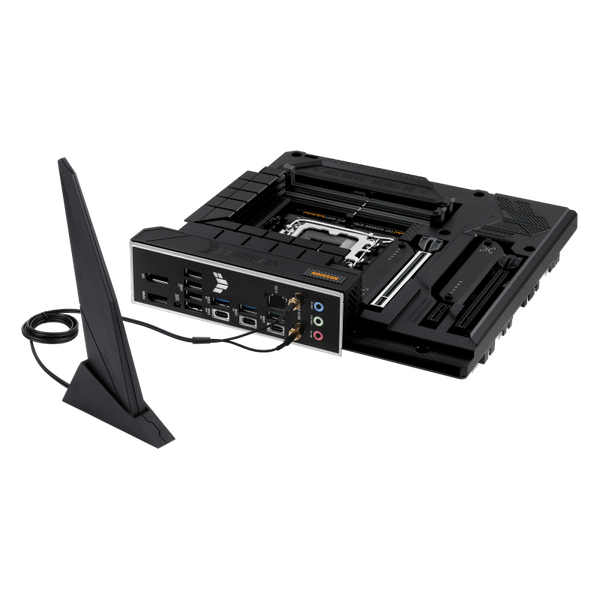

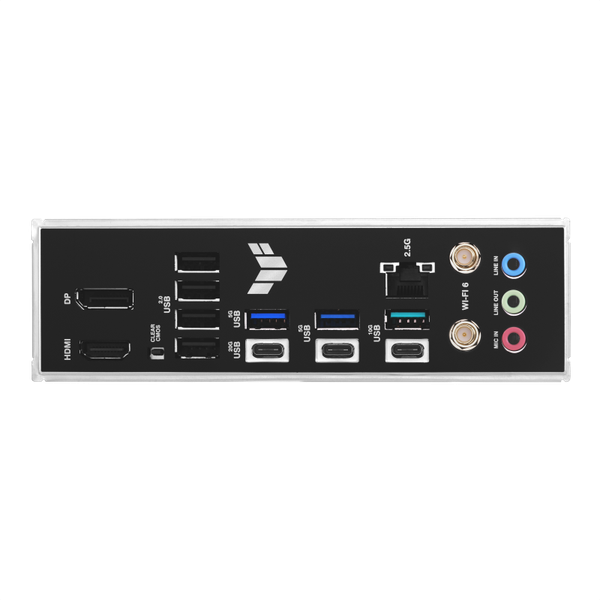

Cổng I/O mặt sau

• 1 x cổng USB 3.2 Gen 2x2 (1 x USB Type-C®)

• 2 x cổng USB 3.2 Gen 2 (1 x Type-A, 1 x USB Type-C)

• 3 x cổng USB 3.2 Gen 1 (2 x Type-A, 1 x USB Type-C)

• 4 x cổng USB 2.0 (4 x Type-A)

• 1 x DisplayPort

• 1 x cổng HDMI®

• 1 x Wi-Fi Module

• 1 x cổng Realtek 2.5Gb Ethernet

• 3 x giắc cắm âm thanh

• 1 x nút Clear CMOS

Đầu nối I/O nội bộ

Đầu nối I/O liên quan đến quạt và hệ thống làm mát

• 1 x đầu cắm quạt CPU 4 chân

• 1 x đầu cắm quạt OPT CPU 4 chân

• 1 x đầu cắm bơm AIO 4 chân

• 3 x đầu cắm quạt khung gầm 4 chân

Liên quan đến nguồn

• 1 x đầu nối nguồn chính 24 chân

• 1 x đầu nối nguồn 8 chân + 12V

• 1 x đầu nối nguồn 4 chân + 12V

Liên quan đến lưu trữ

• 3 x khe cắm M.2 (Phím M)

• 4 x cổng SATA 6Gb / s

USB

• 1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)

• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1

• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

• 3 x đầu cắm Addressable Gen 2

• 1 x đầu cắm AURA RGB

• 1 x đầu cắm cổng COM

• 1 x đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

• 1 x đầu cắm 10-1 pin System Panel

• 1 x đầu cắm Thunderbolt ™ (USB4^®)

Tính năng đặc biệt

ASUS TUF PROTECTION

• DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)

• ESD Guards

• TUF LANGuard

• Bảo vệ quá áp

• SafeSlot Core+

• I / O mặt sau bằng thép không gỉ

ASUS Q-Design

• M.2 Q-Latch

• Q-DIMM

• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

• Q-Slot

Giải pháp tản nhiệt của ASUS

• Tản nhiệt M.2 linh hoạt

• Thiết kế tản nhiệt VRM

ASUS EZ DIY

• Bộ bảo vệ đòn bẩy ổ cắm CPU

• Nút Clear CMOS

• ProCool

• Tấm chắn I / O gắn sẵn

• SafeDIMM

Đồng bộ hóa AURA

• Đầu cắm AURA RGB

• Đầu cắm  Addressable Gen 2

Phần mềm độc quyền của ASUS

Armoury Crate

• AURA Creator

• AURA Sync

• Quạt Xpert 2+

• Power Saving

• Two-Way AI Noise Cancelation

AI Suite 3

• DIGI+ VRM

• PC Cleaner

TUF GAMING CPU-Z
Xử lý âm thanh DTS
Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)
WinRAR
UEFI BIOS
ASUS EZ DIY

• ASUS CrashFree BIOS 3

• ASUS EZ Flash 3

• Chế độ ASUS UEFI BIOS EZ

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Khả năng quản lý

WOL bởi PME, PXE

Phụ kiện

Cáp

• 2 x cáp SATA 6Gb / s

Điều khoản khác

• 1 x ăng-ten di chuyển Wi-Fi ASUS

• 1 x gói cao su M.2

• 1 x gói vít SSD M.2

• 1 x hình dán TUF Gaming

Tài liệu

• 1 x hướng dẫn sử dụng

Kích thước

• MicroATX

• 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )
