CPU | Ổ cắm LGA1700: Hỗ trợ bộ xử lý Intel® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel® Core ™ i7 / bộ xử lý Intel® Core ™ i5
Bộ nhớ đệm L3 thay đổi tùy theo CPU |
Chipset | Intel® Z690 Express Chipset |
Bộ nhớ | Hỗ trợ các mô-đun bộ nhớ DDR5 6400 (O.C.) / 6200 (O.C.) / 6000 (O.C.) / 5800 (O.C.) / 5600 (O.C.) / 5400 (O.C.) / 5200 (O.C.) / 4800/4000 MHz
4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP) |
Đồ họa tích hợp | - 1 x đầu nối VisionLINK TB (cổng Intel® Thunderbolt ™ 4 / USB Type-C®)
- 1 x đầu nối Intel® Thunderbolt ™ 4 (cổng USB Type-C®)
* Các đầu nối Intel® Thunderbolt ™ 4 hỗ trợ đầu ra video DisplayPort và Thunderbolt ™ và độ phân giải tối đa 5120x2880 @ 60 Hz với 24 bpp (thông qua đầu ra màn hình duy nhất)
* Do tài nguyên I / O của kiến trúc PC có hạn, số lượng thiết bị Thunderbolt ™ có thể được sử dụng phụ thuộc vào số lượng thiết bị PCI Express đang được cài đặt. (Tham khảo Chương 2-7, "Trình kết nối mặt sau", để biết thêm thông tin.)
* Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3.
Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®: - 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 30 Hz
* Hỗ trợ phiên bản HDMI 1.4 và HDCP 2.3.
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.) |
Audio | Realtek® ALC4080 codec (âm thanh bảng điều khiển phía sau)
Hỗ trợ cho DTS: X® Ultra
Âm thanh độ nét cao
2 kênh
Bộ giải mã Realtek® ALC897 (âm thanh bảng điều khiển phía trước) |
LAN | Chip mạng LAN Marvell® AQtion AQC113C 10GbE (10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps) (LAN2)
Chip Intel® 2,5GbE LAN (2,5 Gbps / 1 Gbps / 100 Mb / giây) (LAN1) |
Mô-đun giao tiếp không dây | WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4 / 5/6 GHz
BLUETOOTH 5.2
Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
* Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị. |
Khe mở rộng | - 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16. - 1 x khe cắm PCI Express x16, chạy ở x8 (PCIEX8)
* Khe cắm PCIEX8 chia sẻ băng thông với khe cắm PCIEX16. Khi khe PCIEX8 được điền, khe PCIEX16 sẽ hoạt động ở chế độ x8.
(Các khe cắm PCIEX16 và PCIEX8 tuân theo tiêu chuẩn PCI Express 5.0.) - 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4)
(Khe PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
|
Công nghệ đa đồ họa | Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều |
Giao diện lưu trữ | CPU: - 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
Bộ chip: - 2 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
- 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)
- 6 x đầu nối SATA 6Gb / s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
* Tham khảo "2-8 Kết nối Nội bộ", để biết thông báo cài đặt cho các đầu nối M.2 và SATA.
Sẵn sàng cho Bộ nhớ Intel® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset. |
USB | Bộ chip + Bộ điều khiển Intel® Thunderbolt ™ 4: - 2 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2
Bộ chip: - 1 x cổng USB Type-C® với hỗ trợ USB 3.2 Gen 2x2, khả dụng thông qua đầu cắm USB bên trong
- 6 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
Bộ chip + Hub USB 3.2 Thế hệ 1: - 4 x cổng USB 3.2 Gen 1 khả dụng thông qua các đầu cắm USB bên trong
Bộ chip + 2 Trung tâm USB 2.0: - 6 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB bên trong
|
Đầu nối I / O nội bộ | 1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu nối nguồn ATX 12V 4 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt tản nhiệt nước CPU
3 x đầu cắm quạt hệ thống
3 x quạt hệ thống / đầu bơm nước làm mát
2 x đầu cắm dải LED có thể định địa chỉ
2 x đầu cắm dải LED RGB
4 x đầu nối M.2 Socket 3
6 x đầu nối SATA 6Gb / s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
2 x đầu cắm USB 3.2 Thế hệ 1
3 x đầu cắm USB 2.0 / 1.1
1 x tiêu đề phát hiện tiếng ồn
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x nút Q-Flash Plus
1 x nút đặt lại
1 x jumper đặt lại
1 x Clear CMOS jumper
2 x đầu cắm cảm biến nhiệt độ |

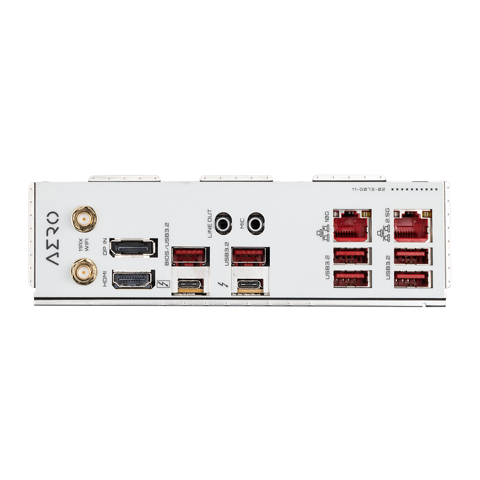

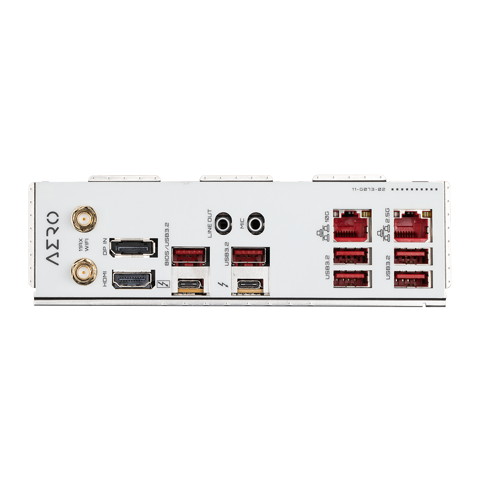

Kết nối mặt sau | 2 x đầu nối ăng ten SMA (2T2R)
1 x cổng DisplayPort In
1 x cổng HDMI
2 x đầu nối Thunderbolt ™ 4 (cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2)
6 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
2 x cổng RJ-45
2 x giắc cắm âm thanh |
Bộ điều khiển I / O | iTE® I/O Controller Chip
|
Giám sát H / W | Phát hiện điện áp
Phát hiện nhiệt độ
Phát hiện tốc độ quạt
Phát hiện tốc độ dòng chảy làm mát nước
Cảnh báo lỗi quạt
Kiểm soát tốc độ quạt
* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn lắp đặt.
Phát hiện tiếng ồn |
BIOS | 1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Các tính năng độc đáo | Hỗ trợ cho Trung tâm APP
* Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
@BIOS
EasyTune
Khởi động nhanh
Game Boost
BẬT / TẮT phí
RGB Fusion
Sao lưu thông minh
Trình xem thông tin hệ thống
Hỗ trợ cho Q-Flash Plus
Hỗ trợ Q-Flash
Hỗ trợ cài đặt Xpress |
Phần mềm đóng gói | Norton® Internet Security (phiên bản OEM)
cFosSpeed |
Hệ điều hành | Hỗ trợ cho Windows 11 64-bit
Hỗ trợ cho Windows 10 64-bit |
Kích thước | Hệ số hình thức E-ATX; 30,5cm x 25,9cm |
